Kubernetes 环境下的 Etcd 部署指南

菱角

18 Apr 2026 — 阅读时间 6 分钟

基于 bitnami/etcd 镜像的生产级部署实践

前言

在 Kubernetes 生态系统中，Etcd 作为核心的分布式键值存储，承担着至关重要的角色。它不仅是 Kubernetes API Server 的数据后端，还广泛用于服务发现、配置共享等场景。

今天，我将分享一套基于 Kubernetes 的 Etcd 部署方案，这套方案已经在生产环境中稳定运行，服务于 APISIX 网关等关键系统。

为什么选择这个方案？

在深入技术细节之前，先说说为什么选择这个部署方案：

特性	说明
bitnami 镜像	业界最可靠的 etcd 容器镜像，维护活跃，安全更新及时
StatefulSet	原生支持有状态应用，保证 Pod 启动顺序和数据持久性
双 Service 模式	Headless + NodePort，分别满足内部发现和外部访问需求
HostPath 存储	简化运维，节点级别的数据持久化

整体架构一览

先来看一张部署架构图，对整体结构有个直观认识：

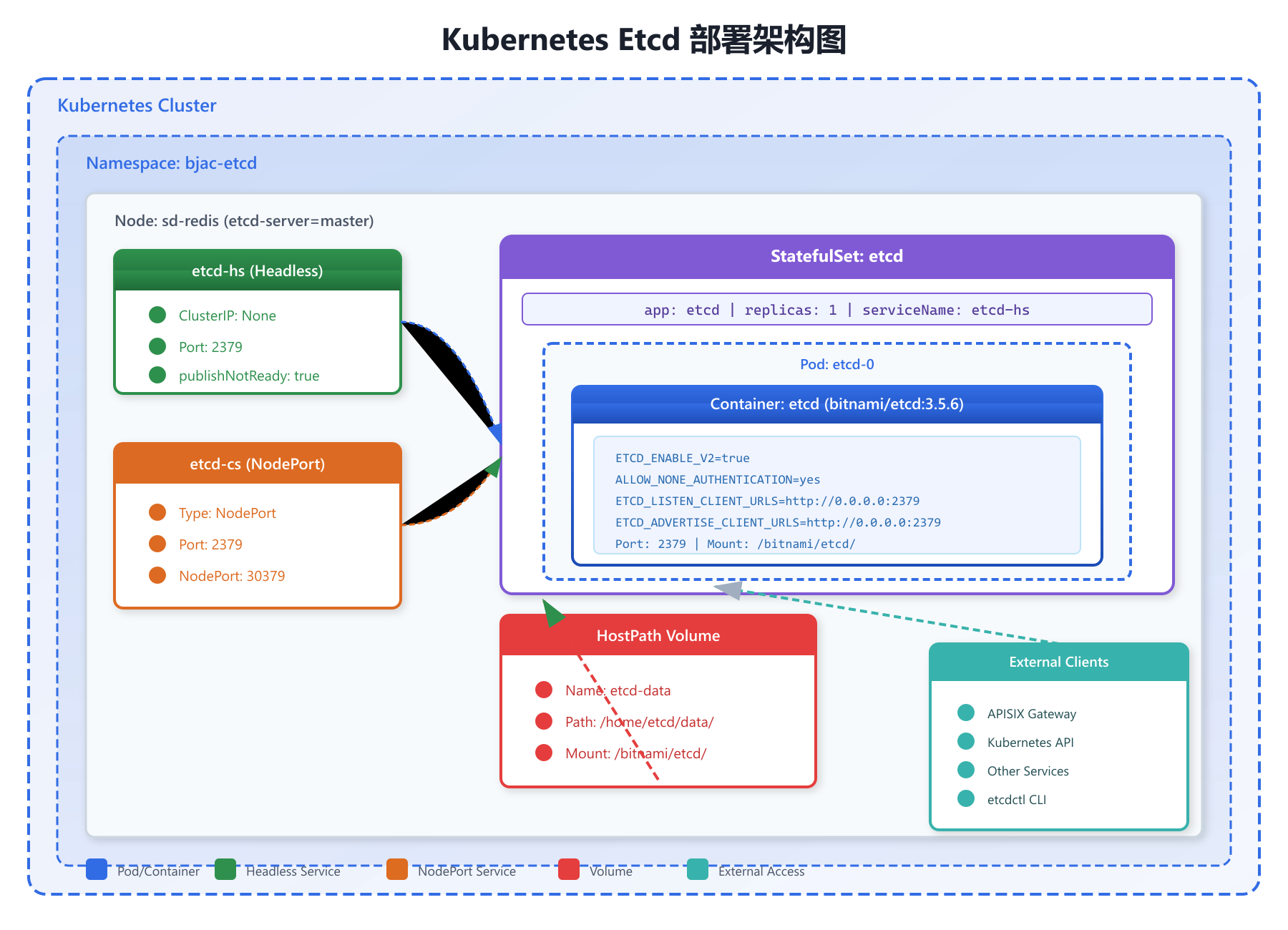

Etcd 部署架构图

从图中可以看到，整个部署包含以下几个核心组件：

1. Namespace 隔离

所有资源都部署在 bjac-etcd 命名空间中，实现了与其他业务资源的逻辑隔离。

2. StatefulSet 控制器

采用 StatefulSet 而非 Deployment，是 etcd 作为有状态应用的必然选择：

稳定的 Pod 标识：Pod 名称固定为 etcd-0、etcd-1...
有序的部署和扩缩容：新 Pod 必须等前一个就绪后才启动
独立的持久存储：每个 Pod 绑定独立的 PV

3. 双 Service 模式

┌─────────────────────────────────────────────────────────┐
│                    etcd-hs (Headless)                    │
│                                                          │
│  • ClusterIP: None                                       │
│  • 用于 Pod 之间的 DNS 发现                               │
│  • 支持 publishNotReadyAddresses=true                   │
│                                                          │
│  DNS: etcd-0.etcd-hs.bjac-etcd.svc.cluster.local       │
└─────────────────────────────────────────────────────────┘

┌─────────────────────────────────────────────────────────┐
│                   etcd-cs (NodePort)                     │
│                                                          │
│  • Type: NodePort                                        │
│  • NodePort: 30379                                       │
│  • 用于集群外部客户端访问                                 │
│                                                          │
│  访问地址: <NodeIP>:30379                                │
└─────────────────────────────────────────────────────────┘

4. 存储设计

采用 HostPath 方式挂载宿主机目录：

volumes:
  - name: etcd-data
    hostPath:
      path: /home/etcd/data/

提示：在生产环境中，建议使用 Local PV 或云存储以获得更好的数据可靠性保障。

配置文件深度解析

完整的 YAML 编排

apiVersion: v1
kind: Namespace
metadata:
  name: bjac-etcd

---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: etcd-cs
  name: etcd-cs
  namespace: bjac-etcd
spec:
  type: NodePort
  ports:
    - name: tcp-client
      port: 2379
      targetPort: 2379
      nodePort: 30379
  selector:
    app: etcd

---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  labels:
    app: etcd
  name: etcd
  namespace: bjac-etcd
spec:
  serviceName: etcd-hs
  replicas: 1
  selector:
    matchLabels:
      app: etcd
  template:
    metadata:
      labels:
        app: etcd
    spec:
      nodeSelector:
        etcd-server: master
      containers:
        - name: etcd
          image: bitnami/etcd:3.5.6
          imagePullPolicy: IfNotPresent
          ports:
            - name: client
              containerPort: 2379
          env:
            - name: ETCD_ENABLE_V2
              value: "true"
            - name: ALLOW_NONE_AUTHENTICATION
              value: "yes"
            - name: ETCD_ADVERTISE_CLIENT_URLS
              value: "http://0.0.0.0:2379"
            - name: ETCD_LISTEN_CLIENT_URLS
              value: "http://0.0.0.0:2379"
          volumeMounts:
            - name: etcd-data
              mountPath: /bitnami/etcd/
      volumes:
        - name: etcd-data
          hostPath:
            path: /home/etcd/data/

关键环境变量说明

环境变量	值	作用
`ETCD_ENABLE_V2`	true	启用 V2 API（APISIX 需要）
`ALLOW_NONE_AUTHENTICATION`	yes	无认证模式（开发环境）
`ETCD_ADVERTISE_CLIENT_URLS`	http://0.0.0.0:2379	通告给客户端的地址
`ETCD_LISTEN_CLIENT_URLS`	http://0.0.0.0:2379	监听客户端连接的地址

部署实战

部署流程

下面通过一张流程图，展示完整的部署步骤：

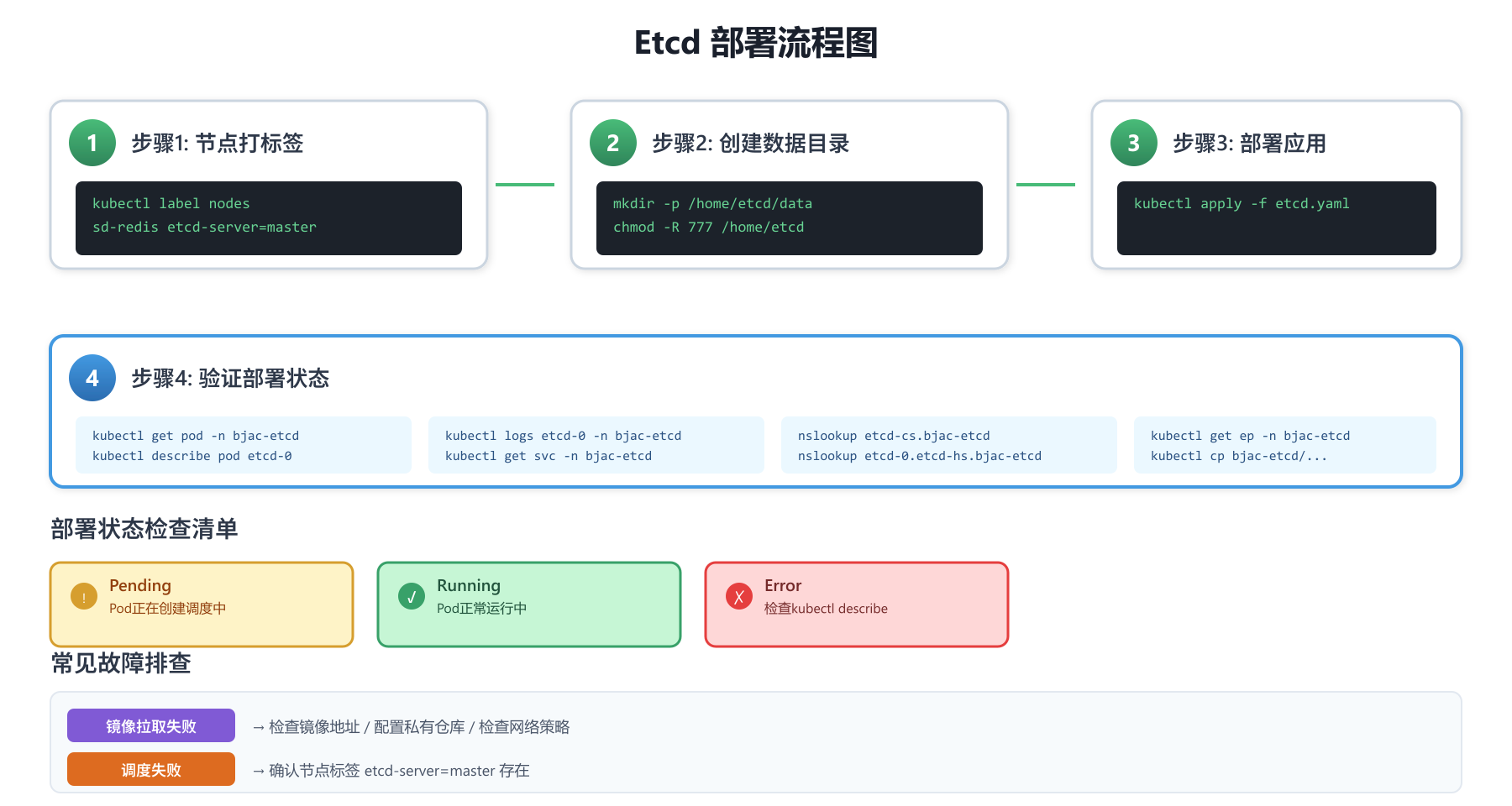

部署流程图

详细部署步骤

步骤一：节点标签

# 查看当前节点及其标签
kubectl get node --show-labels=true

# 给指定节点添加标签
kubectl label nodes <YOUR_NODE_NAME> etcd-server=master

这一步很关键！StatefulSet 使用 nodeSelector 确保 Pod 调度到专用节点。

步骤二：创建存储目录

# 在目标节点上创建数据目录
mkdir -p /home/etcd/data
chmod -R 777 /home/etcd

注意：chmod -R 777 确保容器内的 etcd 进程有权限读写数据目录。

步骤三：部署资源

# 一键部署所有资源
kubectl apply -f etcd.yaml

步骤四：验证部署

# 检查 Pod 状态
kubectl get pod -n bjac-etcd -o wide

# 查看 Pod 详细信息
kubectl -n bjac-etcd describe pod etcd-0

# 查看日志
kubectl -n bjac-etcd logs etcd-0 --all-containers=true

步骤五：DNS 解析验证

# 测试 Headless Service DNS
nslookup etcd-hs.bjac-etcd.svc.cluster.local <COREDNS_IP>

# 测试 Pod 专属 DNS
nslookup etcd-0.etcd-hs.bjac-etcd.svc.cluster.local 172.16.0.10

数据备份：保障数据安全

数据备份是运维工作中不可或缺的一环。以下是完整的备份方案：

备份策略架构

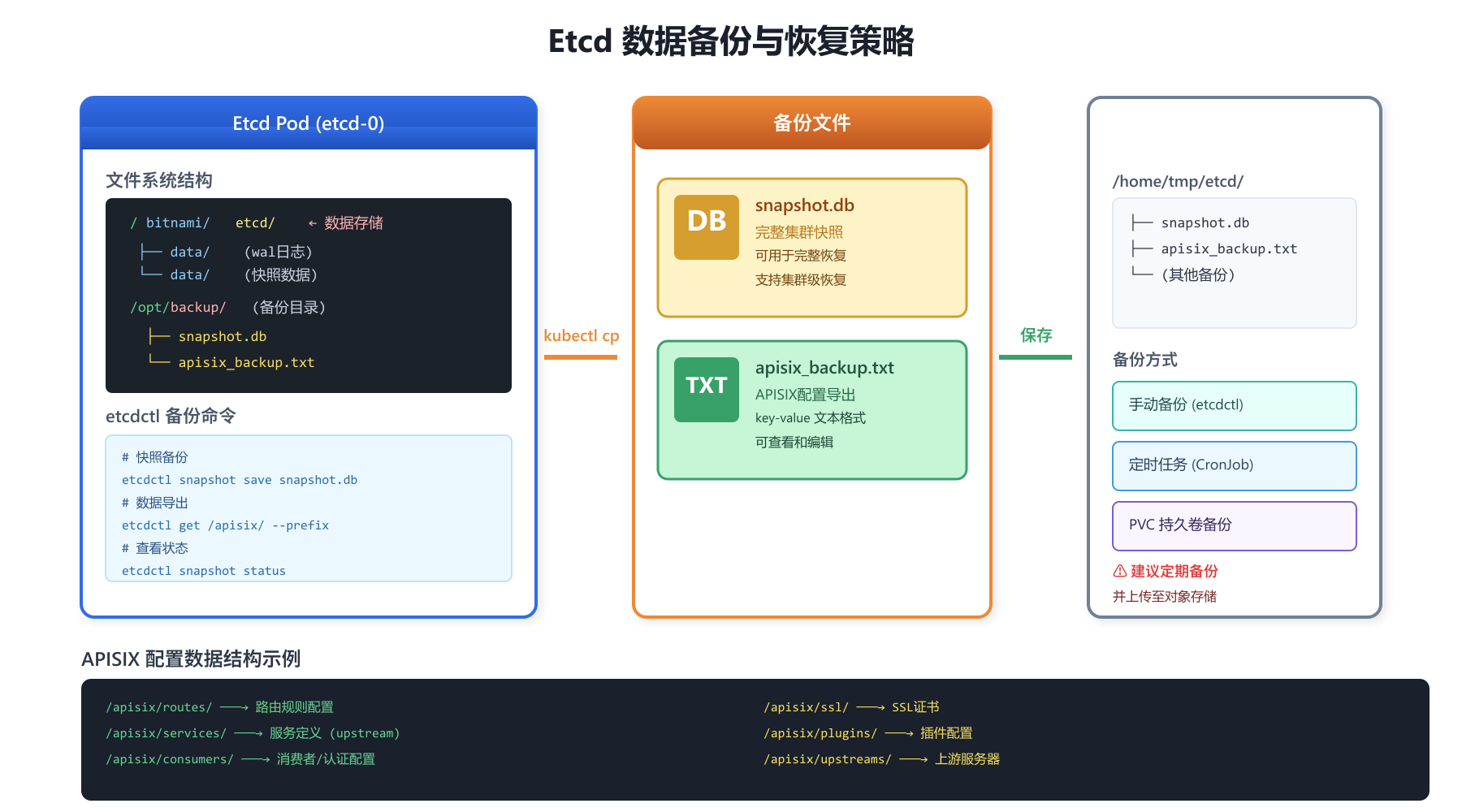

数据备份与恢复策略

备份实战

# 进入 Etcd Pod
kubectl exec -it pod/etcd-0 -n bjac-etcd -- bash

# 进入备份目录
cd /opt/
mkdir backup
cd backup

# 方式一：导出 APISIX 配置
etcdctl --endpoints=<ETCD_ENDPOINT> \
    get /apisix/ --prefix --print-value-only=false \
    > apisix_backup.txt -w=simple

# 方式二：创建完整快照
etcdctl --endpoints=<ETCD_ENDPOINT> \
    snapshot save snapshot.db

# 查看快照状态
etcdctl --endpoints=<ETCD_ENDPOINT> \
    snapshot status snapshot.db -w=table

# 退出 Pod
exit

# 将备份复制到宿主机
kubectl cp bjac-etcd/etcd-0:/opt/backup /home/tmp/etcd

备份数据分析

从备份文件中可以看到，APISIX 的关键配置数据结构如下：

路径	说明
`/apisix/routes/`	路由规则配置
`/apisix/services/`	服务（Upstream）定义
`/apisix/consumers/`	消费者/认证配置
`/apisix/ssl/`	SSL 证书
`/apisix/plugins/`	插件配置
`/apisix/upstreams/`	上游服务器组

运维最佳实践

日常检查清单

# 1. Pod 状态检查
kubectl get pod -n bjac-etcd

# 2. Service 端点检查
kubectl get ep -n bjac-etcd

# 3. 存储使用情况
kubectl exec etcd-0 -n bjac-etcd -- df -h /bitnami/etcd/

# 4. 健康检查
etcdctl --endpoints=10.105.197.216:30379 endpoint health

故障排查指南

症状	可能原因	解决方案
Pod 处于 Pending	节点标签不存在	添加 `kubectl label nodes <node> etcd-server=master`
Pod 处于 CrashLoopBackOff	数据目录权限问题	检查 `/home/etcd/data/` 权限
无法从外部访问	NodePort 未开放	检查防火墙规则
DNS 解析失败	CoreDNS 问题	检查 `publishNotReadyAddresses` 设置

总结

本文详细介绍了在 Kubernetes 环境中部署 Etcd 的完整方案，涵盖了：

✅ 架构设计：Namespace + StatefulSet + 双 Service 模式
✅ 配置详解：bitnami 镜像的环境变量配置
✅ 部署流程：从节点准备到验证的完整步骤
✅ 数据备份：快照备份与数据导出方案
✅ 运维实践：日常检查与故障排查
